最近,网吧延长器硝烟四起,一场撕逼大战即将打响!
\

最近,网吧延长器硝烟四起,一场撕逼大战即将打响!

\

目前网吧模拟延长器产品格局:

1,单网线版本 一家 X威

2,双网线版本 2家 光XX 和 X军

(X魅为X军第二品牌)

X军最近对光XX打起了官司

从厂家到代理商再到网吧

一个都没有拉下

\

先不管官司怎么样,小编好奇的拿到一个光XX的产品,进行了暴力拆解,力图求证技术真相:
\

首先我们看到的是光XX的整套产品
\

产品中规中矩 只是发现一个问题
光XX的 TX 板 PCI-E插脚居然没有电路仅仅固定
\

后来测试才发现,整个做法和 X威 X军完全不同,光XX居然从主板USB取电,先不说这个设计有一定的技术领先,但是就当当避免从主板PCI-E 1X 取电这个故障点来说,确实是一个比较巧妙的设计!

我们再继续往下看,光XX的PCI挡板还是设计得蛮细心的:
虽然看上去没啥用处!
\
\
(开模具也要钱啊.......)


继续往下看:
\

\

从这里看,怎么看怎么都像X威的

用的是铝型材模,成本预计要比其他塑胶模要贵10元以上!

不知道什么原因,难道X威和光XX是一家吗?
\

压下疑问继续往下走..................
\

我们先看看整个电路板的裸体
\

小编请教过专业人士

光XX的电路板设计得很规矩 很干净!

继续.......................

我们先看 TX板(主机端采集)
\

\

光XX 的TX端除了主板设计规矩干净之外,相对其他2家没有什么特别之处,只是在USB 2.0 芯片进行了打磨,但是对于美信 3814 上没有打磨,这个也是说明在网吧模拟延长器上,HDMI 传输的神秘面纱早已经被揭开,只是在USB芯片上,还有一点点的技术含量,这个也是X威第一版为什么总是在USB在没有取得突破的原因!当然现在好多了!

大家可能觉得奇怪的是:

为什么前后要用2个美信 3814的芯片进行叠加?

我们首先看美信官网:

\


  这个是因为一组 MAX3814+MAX3815 相对于普通的30米的视频传输还是能够适应,但是用在网吧这个严格的重应用上,还是非常吃力的,于是,聪明的中国人就发明了叠加芯片!

小编就觉得奇怪,作为这个创意的发明者X威,为什么不那个设计去申请专利,直接告SHI 后面你们这些个抄袭者..................

继续往下看:
\

我们只看
主芯片结构

1,HDMI 传输

2,USB  传输

3,USB HUB

4,USB 声卡

5,USB 转 PS-2

6,开关机管理单片机

\
继续  脱光了才好看!

我们先看 HDMI 芯片:
\

这个并不悬念 3家都一样 只是其他2家打磨了!

我们再看USB 2.0芯片
\
(这个USB 问题就是 让X威 第一版让渠道商和网吧伤到骨子里的痛处)

光XX USB 2.0 芯片被打磨了,出于隐私保护
小编也打上马赛克 要不 会被告的!
费了不少功夫 小编找到了该芯片的技术规格文档
\

我们注意到几个参数

1,USB 2.0

2, 传输 50米

3,普通网线(这个后面会提到有意思的地方)

USB2.0 是 过来了

必须要解决几个问题:

一个USB不够啊 需要很多USB口啊

那其他外设插哪里呢?

于是我们继续往下看:
\

光XX用了一个比较豪华的USB  HUB芯片
\
\
我们再看其他:
USB 声卡:
\

CM1光XX采用的是: CM108AH

“为了满足游戏用户的需求,C-Media公司设计推出了一款十分出色的USB声卡芯片:CM108AH。CM108AH不但能够实现高品质的双声道输出功能,还能实现高质量的麦克风收音通讯功能,十分适合游戏玩家的需求。

此外,CM108AH在驱动程序的配合之下,还能实现将双声道的音频模拟成7.1声道的效果,使得游戏声效更为突出,玩家在"听声辨位"上更具优势,定将能获得更多游戏玩家的青睐。”

(这个实话实说 用料还是不错的!)

声音有了 但是网吧里有 PS-2的键盘鼠标啊

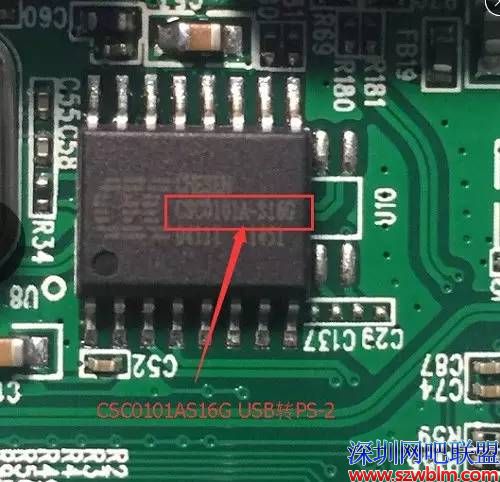

继续看 PS-2接口解决方案:
\

“接口芯片CSC0101A实现USB转PS/2传输,8bits高性能微控制器,拥有1个USB接口和2个PS/2接口,任一热插拔PS/2接口均可支持键盘或鼠标,接口芯片CSC0101A符合HID全部规范。可广泛应用于平板电脑、上网本、工控板、工业键盘、键盘鼠标一体化和相关PS/2、USB转接产品上,芯片性能优越、性价比高。”

OK,USB说完了

我们最后看一下 开关机部分
\

这个是控制开关机的主芯片

我们把这个部分叫做 MCU

    微控制单元(Microcontroller Unit;MCU) ,又称单片微型计算机(Single Chip Microcomputer )或者单片机

光XX用的是

意法半导体(ST)公司出品  STM32F系列

--------------------------

看完整个电路板部分 小编总结:

1,电路板设计很干净利索

2,使用配套主芯片都是大厂品牌

3,特别是USB芯片 解决了X威的USB的问题!

4,所用辅料也是比较好的辅料 没用垃圾料


从设计看功底  这套班子的研发还是有点料的!


当然 我们暴力拆解了 真相远远不止这些:

最后我们看撕逼大战的核心:

双网线部分:

光XX和X军一样 都是用的 双网线

(按照他们的说法是子母线)

就是这个设计引发了本次撕逼大战!

(毕竟在主板设计在都是用的别人的芯片,自己也没写啥软件,你怎么也申请不到专利啊!)

我们看看 奇怪的双网线(子母线)
\

光XX的双网线 有2根

一根纯传输HDMI

一根纯传输USB

1根是双屏蔽4股8芯带地线

1根是双屏蔽1股2芯带地线

水晶头均为金属屏蔽水晶头(带地线卡针)

(为了最大可能的防干扰 用的3M级的纯铜箔)

剥开 包皮。。。。。

居然不是一根纯铜芯!

居然是7根小铜芯组成的一根芯!

小编就非常奇怪

为什么不是X威的使用的安普超五类金属屏蔽网线

而是使用怎么奇怪的线?

而且 还要卖 将近3-4块一米

比安普超五类金属屏蔽线贵多了!

自己不懂就请教专业人士了!

碰巧认识一个朋友是做网线工厂的,拿给他一看

“这个不是标准网线啊 这个是HDMI线啊!”

我去....................

好吧,我们把光XX配送的那根HDMI转DVI的线也暴力一把!
\

果然主传输部分也是 4股8芯7根线!

只是因为没有放大芯片部分

所以采取了短距离多线传输多层屏蔽!

真相原来如痴简单!它原来不是网线!

那为什么这么贵呢?

不就是几根电线花线缠在一起吗?

专业人士这样说的:

1,首先要7根小线做成一股

2,  然后在用屏蔽锡箔把2股包起来

3,再把4股再用屏蔽锡箔包起来

4,再包皮

5,USB再走一次 1 2 3 4

6,HDMI 和 USB 做成子母线是没有机器加工的

          纯人工粘合!

而且保持阻抗,所有线材必须要用无氧纯铜!

你说贵不贵!
\

-------------------------

撕逼大战的源头就是 子母线专利之争!

小编不仅又在想啊:

为什么X威要坚持做单网线呢?

自然从看技术设计客观的角度来说,单网线实现HDMI+USB传输,真真正正的有着过人之处,技术确实够牛B,

但是从目前市场反应来分析:

1,单网线对于以后升级2K 4K是否能够支撑得住?

专业人士回答:

单8芯线之所以传输不了4K
双网线(子母):

母线  4对线  3对线传输数据 一对线传输时钟信号

子线一对线 传输USB信号


单网线:

共8芯 4对线  3对线传输数据 一对传输USB
那单网线的时钟信号哪去了?

采用复用叠加在数据信号上!

这样的形式自然支持不了4K........

2,USB 强行要从HDMI中分走2根线进行传输

是否会出现一些意想不到的问题?

从目前来看,貌似还是有一些“小问题”“偶尔”出现!当然在这个逐利的网吧行业,这些问题势必暂时还是会被利益掩盖,先做了再说,出了问题再换啊!

所以,小编一直就说过

就目前现在的美信芯片解决方案来看!

双网线一定比单网线的稳定!

-------------------------------------

我们再来看光XX的发展历史

光XX的技术母公司叫 昊XX公司,据说是一家在无线HDMI传输领域非常牛B的一家公司,中国大部分卫视以及火红的外拍节目《爸爸去哪儿》等都是采用了该公司的无线HDMI高清传输方案,要不那么多机器跑来跑去,导演怎么指挥啊?

这里有一个未经过考证的小道消息:

在某网吧模拟延长器厂家长时间解决不了原来USB传输的问题的时候,该厂家从昊XX公司“学习”了USB的部分技术,将原来的USB问题得到了解决!那个时候昊XX公司还没有进入网吧市场!
\

现在 撕逼大战 是开始了!

官司也是真的

我们又如何看这场撕逼大战呢?

可惜啊! 光XX不是苹果

一个汉王就能用一个商标卖了几千万!

      早在2002年,苹果公司就向中国商标局提交了"IPHONE"商标的注册申请,但让人无法理解的是,商标的类别居然只包括计算机软件和计算机硬件而未涵盖电话和移动电话类。结果到2004年,汉王针对电话机、手提电话、可视电话等商品申请了"i-phone"商标,并获得注册通过。

由于这个让人十分不解且低级的失误,导致苹果的iphone手机在2007年发布后迟迟无法进入中国。直到2009年7月18日,苹果与汉王达成协议,向汉王支付了365万美元,折合人民币2490.46万,才最终拿回了这个宝贝商标。

你也要找个有钱人去告啊!

看来 这个官司也许不是为了钱!

也许,一定还是有其他 的真相!
\

真相1:

难道是光XX是和X威一家

X军打不到X威 就拿光XX开刀?

真相2:

难道是光XX技术确实牛 市场做得太好

把X军逼到了没有市场份额了!

硬要上法院撕逼大战?

要不,在这个不到20K的网吧模拟延长器市场

不至于这么“苦苦相逼”吧!

最后还把网吧给告了!(实话实说:不太好!)
\

最后还是有一个小道消息:

9月 网吧模拟延长器将杀入新的2家产品

一家据说是以色列军工级芯片 !

一家据说是某一体机厂家 就是为了打烂这个市场!

小编还是说一句:

蛋糕一起做大了 才有的分啊!
\

还是别告了!

人家一个做技术的 就是稍微领先那么一丢丢

说实话 人家真的也不容易!

\
